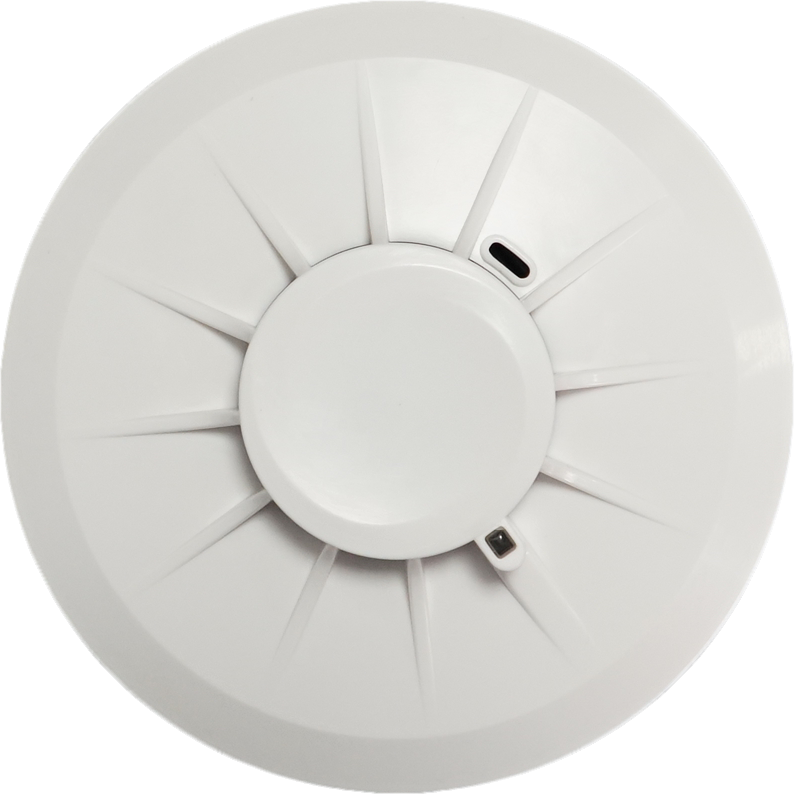

探測器采用散射原理探測火災產生的煙霧，探測元件主要由發射、接收對管及光學暗室（也稱“迷宮”）組成，光學暗室可屏蔽外界雜散光干擾但不影響煙霧顆粒進入。

CPU控制發射管周期發光，在無煙狀態下接收管只接收到很弱的光信號，當有煙霧進入時，由于散射作用使接收光信號增強，經放大后的電信號由CPU實時進行A/D轉換。當超過設定判據時，CPU向控制器返回報警信號。

雙光譜設計，利用對各種煙霧響應變化量的比值不同實現對各種煙霧響應的均衡性。

a) 工作電壓：DC24V

b) 工作電流：監視電流≤0.25mA（平均值）；報警電流≤ 0.8mA（平均值）

c) 線   制：兩總線（無極性）；總線長度：≤2000m（截面積1.0mm²銅質雙絞線）

d) 指示燈：正常監視狀態：紅色閃亮；報警狀態：紅色常亮；故障狀態：黃色常亮

e) 使用環境溫度：-10°C~ +55°C；使用環境濕度：≤96%RH（不凝露）；典型應用溫度：25°C

a) 外形尺寸：直徑100mm，高40.7mm（含底座）

b) 重   量：58g（不含底座）

c) 殼體材料和顏色：ABS白色

d) 底座安裝孔距：54mm ~78mm

e) 執行標準：GB 4715-2005《點型感煙火災探測器》

f)保護面積：當保護空間高度為6~12m時，一個探測器的保護面積對一般保護現場而言為80m²，保護空間高度為6m以下時，保護面積為60m²。具體參數應以GB 50116《火災自動報警系統設計規范》為準。
